EOLS-800-496 データシート
|
波長
|
タイプ
|
ケース
|
|---|---|---|
| 赤外線(800nm) | AIGaAs | SMD 3838（1515） |
 |
 |
|
説明
|
|
|---|---|
|
- サイズ3.8（W）×3.8（L）×1.0（H）mm
- 回路基板：AlNセラミックス - RoHS適合デバイス - リードフリー半田、半田パッド：銀メッキ - 高い発光強度 - アノードでマーキング |
最大定格
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
|---|---|---|---|---|
| 順方向電流 | IF | 350 | mA | |
| ピーク順方向電流 | tp ≤ 100 µs, т=1:10 | IFM | 500 | mA |
| 逆方向電流 | VR= 5 V | IR | 100 | μA |
| 逆方向電圧 | IR=100 µA | VR | 5 | V |
| 保管・動作温度範囲 | Tstg | -40 to +85 | °C | |
| 熱抵抗 | RthJA | 10 | K/W |
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | VF | IF= 350 mA | 1.5 | 2.1 | V | |
| 放射パワー | Φe | IF= 350 mA | 38 | mW | ||
| 放射強度 | Ie | IF= 350 mA | 20 | 30 | mW/sr | |
| ピーク波長 | λp | IF= 350 mA | 790 | 800 | 810 | nm |
| 半値幅 | ∆λ0,5 | IF= 350 mA | 39 | nm |
技術情報
放射パターン

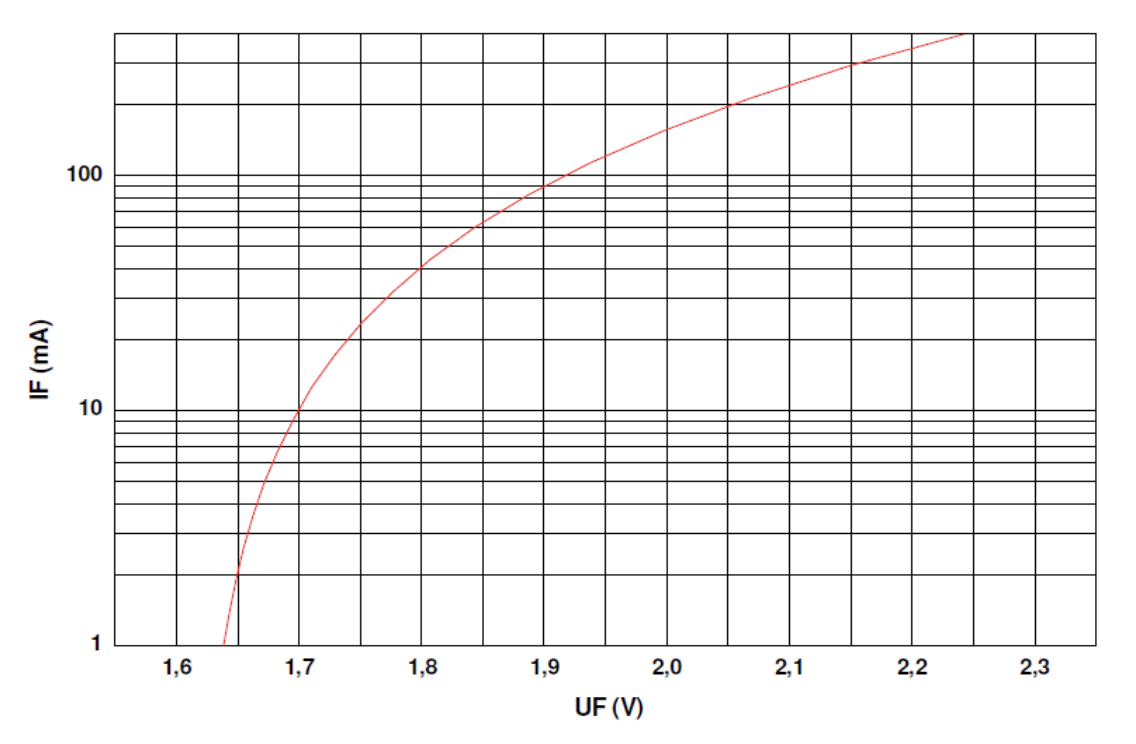

IF - UF 特性
Ie, rel - IF 特性
推奨半田付けパターン
赤外リフロー半田付け プロフィール
赤外リードフリー半田付け プロフィール
手動半田付け：最大電力25 W / 3 s / 300°C
最大順方向電流（DC）特性
赤外線LED 製品一覧
数百個～数千・数万個規模の大ロット対応・継続供給可能です。カスタマイズも可能、ご相談ください。
800nmのLED一覧
|
型番
|
波長
|
パッケージ
|
放射パワー
|
指向角
|
|---|---|---|---|---|
| EOLS-800-227 | 800nm | Ceramic SMD 6046 | 38 mW | 20 deg. |
| EOLS-800-496 | 800nm | Ceramic SMD 3838 | 38 mW | 120 deg. |
800nmのLEDチップ一覧
|
型番
|
波長
|
チップサイズ
|
光度
|
放射パワー
|
|---|---|---|---|---|
| EOLC-800-21 | 800 nm | 960 | 70 mW | |
| EOLC-800-25 | 800 nm | 325 | 4 mW | |
| EOLC-800-27 | 800 nm | 365 | 4 mW |
